PR-Sport EVO

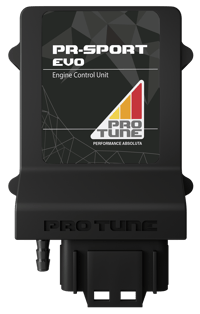

A PR-Sport EVO é uma ECU programável voltada a motores de 4 e 6 cilindros, aspirados ou turbo, com funcionamento semissequencial e recursos de competição.
Explore a documentação
Acesse diretamente os principais tópicos técnicos da PR-Sport EVO.
Entradas e sensores
Consulte entradas analógicas, digitais, pull-up, rotação, MAP e lambda.
Acessar →Saídas
Veja injetores, ignições, saídas auxiliares e acionamentos disponíveis.
Acessar →Mecânica e elétrica
Consulte dimensões, peso, conector, alimentação e temperatura de operação.
Acessar →Pinagem e conectores
Consulte a identificação dos pinos, cores dos fios e sinais do conector da PR-Sport EVO.
Acessar →![]() |
Visão geralA PR-Sport EVO utiliza gerenciamento por eficiência volumétrica, com mapas 3D de injeção, ignição e funções programáveis. Ela trabalha em modo semissequencial em motores de até 6 cilindros, utilizando 3 saídas de injetor e 3 saídas de ignição. |
Resumo técnico
| Modo de injeção | Semissequencial |
|---|---|
| Aplicação | Motores de até 6 cilindros |
| Saídas de injetor | 3 |
| Saídas de ignição | 3 |
| Saídas auxiliares | 5 |
| Total de entradas | 8 - 1 para sincronismo e 7 analógicas |
| MAP integrado | 400 kPa |
| Sonda lambda | 1 |
| Datalog | 32 MB |
| Comunicação | CAN + USB |
| Part number | 27181 |
Aplicação
A PR-Sport EVO é indicada para preparadores e entusiastas com motores de 3, 4 e 6 cilindros, aspirados ou turbo, que não necessitam de injeção sequencial e procuram recursos de controle voltados a aplicações de performance.
Principais recursos
- Controle de boost
- Controle de largada
- Controle de tração
- Power Shift
- Anti-lag
- Flex Fuel
- Ignição assimétrica
- Controle de marcha lenta
- Controle de lambda
- Aprendizado automático de lambda
- Mapa de emergência
- Bancada auxiliar de injetores
- Mapa protegido por senha
- Funções programáveis
- Borboleta eletrônica via DBW externa
PR-Sport EVO · 02
Entradas e sensores
Consulte as entradas disponíveis na PR-Sport EVO, suas características e os principais sensores compatíveis com a ECU.
A PR-Sport EVO possui 8 entradas no total, sendo 7 entradas configuráveis e 1 entrada dedicada de rotação.
Entradas disponíveis
| Entrada | Quantidade | Aplicação |
|---|---|---|
| Total de entradas | 8 | 7 entradas + 1 de RPM |
| Analógicas 5 V | 7 | TPS, pedal, pressões, temperaturas e outros sensores, com pull-up 2,7 kΩ (programável) |
| Digitais compartilhadas | 4 | Pinos 21, 22, 23 e 26 |
| Rotação dedicada | 1 | Sensor do virabrequim, Hall ou indutivo |
| MAP integrado | 400 kPa | Pressão do coletor - até 3 bar de pressão de turbo |
| Sonda lambda | 1 | Bosch LSU 4.2, LSU 4.9 e NTK |
Veja a identificação dos pinos, cores dos fios e sinais do conector da PR-Sport EVO.
Acessar pinagem e conectores →Entradas analógicas
A PR-Sport EVO possui 7 entradas analógicas configuráveis para leitura de sinais de sensores como posição de borboleta, posição de pedal, pressão, temperatura e outros sensores compatíveis.
Entradas digitais compartilhadas
Quatro entradas podem trabalhar como digitais: pinos 21, 22, 23 e 26. Essas funções são compartilhadas com entradas analógicas.
O pino 22 também pode ser utilizado como saída digital para comando de borboleta eletrônica com DBW externa.
Entradas com pull-up
As 7 entradas possuem pull-up de 2,7 kΩ / 5 V, permitindo a leitura direta de sensores resistivos, como sensores de temperatura.
Rotação
A ECU possui uma entrada dedicada para o sensor de rotação do virabrequim, compatível com sensor Hall ou indutivo.
Sensor MAP
A PR-Sport EVO possui sensor MAP integrado de 400 kPa, com opção de upgrade para 700 kPa.
Sonda lambda
A ECU possui um condicionador de sonda lambda integrado, compatível com Bosch LSU 4.2, Bosch LSU 4.9 e NTK.
PR-Sport EVO · 03
Saídas
Consulte as saídas disponíveis na PR-Sport EVO, suas capacidades e principais aplicações.
A PR-Sport EVO possui saídas dedicadas para injeção, ignição e acionamentos auxiliares, além de uma saída digital opcional para controle de borboleta eletrônica por módulo DBW externo.
Saídas disponíveis
| Saída | Quantidade | Aplicação |
|---|---|---|
| Injetores | 3 (4,5 A) | Cada saída aciona um par de injetores em modo semissequencial |
| Ignição | 3 | Bobinas com driver integrado, trabalhando em pares |
| Auxiliares de potência | 4 (3 A) | Boost, marcha lenta, ventoinha, bombas e outros acionamentos |
| Saída digital — pino 22 | Opcional | Controle de borboleta eletrônica por DBW externa |
| Temporizada | 1 | Saída auxiliar com acionamento temporizado |
Veja a identificação dos pinos, cores dos fios e sinais das saídas da PR-Sport EVO.
Acessar pinagem e conectores →Saídas de injetor
A PR-Sport EVO possui 3 saídas de injetor de 4,5 A. No funcionamento semissequencial, cada saída aciona um par de injetores.
Saídas de ignição
A ECU possui 3 saídas de ignição destinadas a bobinas com driver integrado. Em aplicações semissequenciais, as bobinas trabalham em pares, utilizando estratégia de centelha perdida.
Saídas auxiliares de potência
Duas saídas auxiliares de 3 A podem ser utilizadas para funções como controle de boost, marcha lenta, ventoinha e bombas.
Saída digital e DBW externa
O pino 22 pode ser configurado como saída digital e utilizado no controle de borboleta eletrônica por meio de um módulo DBW externo.
Saída temporizada
A ECU dispõe de uma saída auxiliar com acionamento temporizado.
PR-Sport EVO · 04
Mecânica e elétrica
Consulte as características físicas, elétricas e de instalação da PR-Sport EVO.
Especificações mecânicas e elétricas
| Part number | 27181 |
|---|---|
| Dimensões | 105 × 70 × 30 mm |
| Peso | 110 g |
| Carcaça | Polímero HS 100 |
| Conector | JAE 36 vias, à prova d'água |
| Alimentação | 7 a 22 V |
| Consumo máximo | 5 A @ 12 V |
| Temperatura de operação | −10 °C a 105 °C |
PR-Sport EVO · 05
Pinagem e conectores
Consulte os conectores, sinais e pinagem da PR-Sport EVO.
Antes de realizar qualquer ligação, confirme o modelo da ECU e a identificação correta do conector e do pino.
A PR-Sport EVO utiliza conector JAE de 36 vias. A distribuição dos principais sinais inclui injetores, ignições, entradas auxiliares, comunicação CAN, alimentação, sensores de rotação e comando e condicionador de sonda lambda.
Principais pinos
| Pino | Cor do fio | Sinal | Observações |
|---|---|---|---|
| 1
|
Azul | Injetor 1 | |
| 2 | Azul | Injetor 2 | |
| 3 | Azul | Injetor 3 | |
| 4 | Marrom | Ignição 1 | |
| 5 | Marrom | Ignição 2 | |
| 6 | Marrom | Ignição 3 | |
| 7 | Cinza | Saída auxiliar 4 | Corrente de 4A |
| 8 | Cinza | Saída relé principal | Saída temporizada para relé principal |
| 9 | Cinza | Saída auxiliar 1 | Corrente de 4A |
| 10 | Cinza | Saída auxiliar 2 | Corrente de 4A |
| 11 | Branco | Entrada auxiliar 3 | Com pull-up |
| 12 | Branco | Entrada auxiliar 4 | Com pull-up |
| 13 | Branco | Lambda heater | Negativo aquecedor sensor lambda |
| 14 | Verde | Lambda calibração | Calibração sensor lambda |
| 15 | Vermelho | Lambda ipump | Ipump sensor lambda |
| 16 | Preto | Lambda nernst | Célula nernst sensor lambda |
| 17 | Amarelo | Lambda referência | Referência sensor lambda |
| 18 | — | USB 5V | Ligado ao conector DTM |
| 19 | — | USB D- | Ligado ao conector DTM |
| 20 | — | UBS D+ | Ligado ao conector DTM |
| 21 | Branco | Entrada auxiliar 1 | Com pull-up / entrada analógica/digital |
| 22 | Branco | Entrada auxiliar 2 | Com pull-up / saída para ETC / entrada analógica/digital |
| 23 | Branco | Entrada auxiliar 6 | Com pull-up / entrada analógica/digital |
| 24 | Vermelho | Alimentação da ECU — 12V pós-chave | |
| 25 | Cinza | Saída auxiliar 3 | Corrente de 4A |
| 26 | Branco | Entrada auxiliar 7 | Com pull-up / entrada analógica/digital |
| 27 | Branco | Entrada auxiliar 5 | Com pull-up |
| 28 | Verde | CAN+ | |
| 29 | Amarelo | CAN− | |
| 30 | Vermelho | Saída 5V — alimentação de sensores | |
| 31 | Laranja | CKP+ — sensor da roda fônica | |
| 32 | Marrom | CKP− — sensor da roda fônica | |
| 34 | Preto | Saída 0V - alimentação dos sensores | |
| 35 | Preto | Alimentação 0V | |
| 36 | Preto | Alimentação 0V |
As cores indicadas correspondem às cores de fio apresentadas na documentação oficial do chicote. Quando não há cor especificada no documento, o campo é apresentado como “—”.
Importante: a função de algumas entradas e saídas pode variar conforme configuração e modelo. Consulte sempre a identificação específica do pino antes da ligação.
