PR-4 EVO

A PR-4 EVO é uma ECU programável para aplicações de alta performance, com controle sequencial para motores de até 6 cilindros e recursos avançados de injeção, ignição e gerenciamento eletrônico.

Explore a documentação

Acesse diretamente os principais tópicos técnicos da PR-4 EVO.

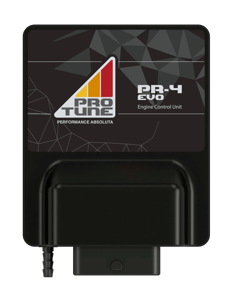

pr4 evo frente

Visão geral

A PR-4 EVO é a evolução da PR-4, com maior capacidade de processamento, resposta mais rápida e firmware 300. Utiliza gerenciamento por eficiência volumétrica, com mapas 3D de injeção, ignição e funções programáveis.

Possui 6 saídas de injetor e 6 saídas de ignição, permitindo operação sequencial em motores de até 6 cilindros. Em configurações acima desse limite, pode trabalhar em modo semissequencial até 12 cilindros.



Resumo técnico

Modo de injeção Sequencial até 6 cilindros
Semissequencial Até 12 cilindros
Saídas de injetor 6
Saídas de ignição 6
Saídas auxiliares 8
Total de entradas 10
MAP integrado 400 kPa
Sonda lambda 1
Datalog 32 MB
Comunicação 2 redes CAN independentes + USB
Part number 27177

Aplicação

A PR-4 EVO é indicada para preparadores e equipes com motores de 4 e 6 cilindros de alta performance, turbo ou aspirados, além de projetos que utilizam sensores especiais e exigem controle sequencial completo.

Principais recursos

  • Controle duplo de boost
  • Controle de tração
  • Controle de largada
  • Power Shift
  • Anti-lag
  • Flex Fuel
  • Ignição assimétrica
  • Comando variável duplo
  • Borboleta eletrônica integrada
  • Peak & Hold
  • Mapa de emergência
  • Bancada auxiliar de injetores
  • Aprendizado automático de lambda
  • Mapa protegido por senha
  • Funções programáveis

PR-4 EVO · 02

Entradas e sensores

Consulte as entradas disponíveis na PR-4 EVO, suas características e os principais sensores compatíveis com a ECU.

A PR-4 EVO possui 10 entradas no total, considerando 9 entradas configuráveis e 1 entrada dedicada de rotação.

Entradas disponíveis

Entrada Quantidade Aplicação
Total de entradas 10 9 entradas + 1 de RPM
Analógicas 5 V 9 TPS, pedal, pressões, temperaturas e outros sensores
Analógicas 15 V 2 Entradas configuráveis para sinais de até 15 V
Com pull-up 2,7 kΩ / 5 V 6 Sensores resistivos, como sensores de temperatura
Digitais 2 Sinais de frequência
Rotação e fase 2 Virabrequim (RPM) + comando (CMP)
MAP integrado 400 kPa Pressão do coletor - até 3 bar de pressão de turbo
Sonda lambda 1 Bosch LSU 4.2, LSU 4.9 e NTK
Canais do usuário Sim Leitura e mapeamento de sensores personalizados

Entradas analógicas

As entradas configuráveis podem ser utilizadas para leitura de sensores como posição de borboleta, posição de pedal, pressão, temperatura e outros sensores compatíveis.

A PR-4 EVO também possui 2 entradas configuráveis para sinais de até 15 V.

Entradas com pull-up

Seis entradas possuem pull-up interno de 2,7 kΩ / 5 V, permitindo a utilização direta de sensores resistivos, como sensores de temperatura.

Entradas digitais

A ECU possui 2 entradas digitais para leitura de sinais de frequência.

DIG_IN2 é uma entrada digital e não deve ser tratada como entrada analógica.

Rotação e fase

A PR-4 EVO possui entradas dedicadas para rotação do virabrequim (RPM/CKP) e fase do comando (CMP), compatíveis com sensores Hall ou indutivos.

Os sinais de rotação e fase são utilizados como referência para o funcionamento sequencial da ECU.

Sensor MAP

A ECU possui sensor MAP integrado de 400 kPa, com opção de upgrade para 700 kPa.

Sonda lambda

A PR-4 EVO possui um condicionador de sonda lambda integrado compatível com Bosch LSU 4.2, Bosch LSU 4.9 e NTK.

Sensores personalizados

Os canais do usuário permitem leitura e mapeamento de sensores personalizados conforme a aplicação.

PR-4 EVO · 03

Saídas

Consulte as saídas disponíveis na PR-4 EVO, suas capacidades e principais aplicações.

A PR-4 EVO possui saídas dedicadas para injeção, ignição, acionamentos auxiliares e controle de borboleta eletrônica.

Saídas disponíveis

Saída Quantidade Aplicação
Injetores 6 (4,5 A) Um injetor por saída, com suporte a alta e baixa impedância e Peak & Hold
Ignição 6 Uma bobina por saída, para bobinas com driver integrado
Auxiliares configuráveis 5 (4,5 A) Boost, marcha lenta, purga, ventoinha e bombas adicionais
Borboleta eletrônica 2 (5 A) ETC+ e ETC−, dedicadas ao motor da borboleta
Temporizada 1 (4,5 A) Saída auxiliar com acionamento temporizado

Saídas de injetor

A PR-4 EVO possui 6 saídas de injetor de 4,5 A, permitindo uma saída dedicada por cilindro em aplicações sequenciais de até 6 cilindros.

As saídas suportam injetores de alta e baixa impedância e contam com controle Peak & Hold.

Saídas de ignição

A ECU possui 6 saídas de ignição, permitindo uma bobina por cilindro em aplicações sequenciais de até 6 cilindros. As saídas são destinadas a bobinas com driver integrado.

Saídas auxiliares

A PR-4 EVO possui 5 saídas auxiliares configuráveis de 4,5 A, que podem ser utilizadas em funções como controle de boost, marcha lenta, purga, ventoinha e bombas adicionais.

Borboleta eletrônica

Duas saídas de 5 A, identificadas como ETC+ e ETC−, são dedicadas ao acionamento do motor da borboleta eletrônica.

Saída temporizada

A ECU dispõe de uma saída auxiliar com acionamento temporizado.

PR-4 EVO · 04

Mecânica e elétrica

Consulte as características físicas, elétricas e de instalação da PR-4 EVO.

Especificações mecânicas e elétricas

Part number 27177
Dimensões 123 × 93 × 40 mm
Peso 396 g
Carcaça Alumínio usinado
Conector Molex 48 vias, à prova d'água
Alimentação 7 a 22 V
Consumo máximo 5 A @ 12 V
Temperatura de operação −10 °C a 105 °C
Proteções Polaridade invertida e sobrecorrente

PR-4 EVO · 05

Pinagem e conectores

Consulte os conectores, sinais e pinagem da PR-4 EVO.

Antes de realizar qualquer ligação, confirme o modelo da ECU e a identificação correta do conector e do pino.

A PR-4 EVO utiliza conector Molex de 48 vias. O conector reúne saídas de injetor e ignição, entradas auxiliares, redes CAN, sinais de rotação e fase, condicionador de lambda, alimentação e saídas auxiliares.

Principais pinos

Pino Cor do fio Sinal Observações
A1 Azul Injetor 1
B1 Azul Injetor 2
C1 Azul Injetor 3
D1 Azul Injetor 4
A4 Azul Injetor 5
B4 Azul Injetor 6
H1 Marrom Ignição 1
J1 Marrom Ignição 2
K1 Marrom Ignição 3
H2 Marrom Ignição 4
J2 Marrom Ignição 5
K2 Marrom Ignição 6
A2 Amarelo CAN1−
B2 Verde CAN1+
C4 Verde CAN 2 + CAN 2 high
D4 Amarelo CAN 2- CAN 2 low
F4 Laranja CKP+ — sensor da roda fônica
G4 Marrom CKP− — sensor da roda fônica
H4 Laranja CMP+ — sensor de comando
J4 Marrom CMP− — sensor de comando
K4 Cinza Saída relé principal Saída temporizada para relé principal
L4 Preto Alimentação 0V Terra de potência
M4 Vermelho Alimentação 12V 12V alimentação ECU
E1 Cinza Saida auxiliar 3 Corrente de 4A
F1 Cinza Saida auxiliar 2 Corrente de 4A / com diodo de roda livre
G1 Cinza Saida auxiliar 1 Corrente de 4A / com diodo de roda livre
L1 Cinza Saida auxliar 4 Corrente de 5A / motor ETC+
M1 Cinza Saida auxiliar 5 Corrente de 5A / motor ETC-
C2 Branco Entrada auxiliar 1 Com pull-up / entrada analógica/digital 1 leitura até 6500 Hz
D2 Branco Entrada auxiliar 2 Com pull-up
E2 Branco Entrada auxiliar 3 Com pull-up
F2 Branco Entrada auxiliar 4 Com pull-up
G2 Branco Entrada auxiliar 5 Com pull-up / capacidade para 15V
L2 Preto Saida 0V Terra de sensores
M2 Cinza Saida auxiliar 7 Corrente de 4A / com diodo de roda livre
A3 Branco Lambda 1 heater- Negativo aquecedor sensor lambda 1
B3 Amarelo Lambda 1 referência Referência sensor lambda 1
C3 Verde Lambda 1 calibração Calibração sensor lambda 1
D3 Vermelho Lambda 1 ipump Ipump sensor lambda 1
E3 Preto Lambda 1 nernst Célula nernst sensor lambda 1
F3 Branco Entrada auxiliar 7 High speed
G3 Branco Entrada auxiliar 6 Com pull-up / capacidade para 15V
H3 Branco Entrada auxiliar 8 High speed
J3 Branco Entrada auxiliar 9 High speed
K3 Vermelho Saida 5V 5V alimentação sensores
L3 Preto Alimentação 0V Terra de potência
M3 Cinza Saida auxiliar 6 Capacidade para 4A
E4 Branco Entrada digital 2 Leitura até 6500 Hz

As cores indicadas correspondem às cores de fio apresentadas na documentação oficial do chicote. Quando não há cor especificada no documento, o campo é apresentado como “—”.

As cores indicadas correspondem às cores de fio apresentadas na documentação oficial do chicote. Quando não há cor especificada no documento, o campo é apresentado como “—”.

Importante: a função de algumas entradas e saídas pode variar conforme configuração e modelo. Consulte sempre a identificação específica do pino antes da ligação.
